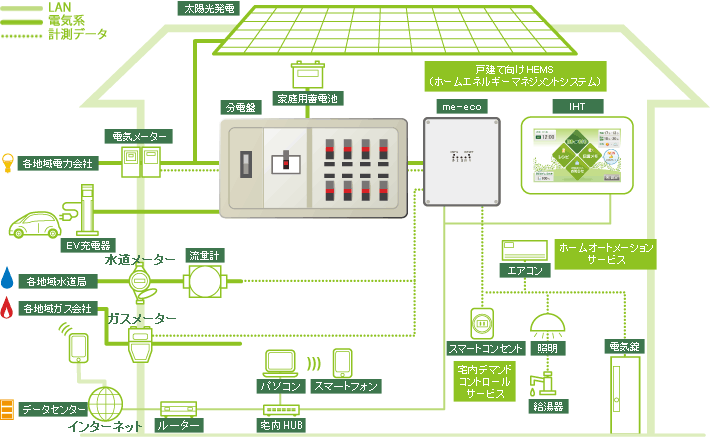

「me-eco」はECHONET Lite規格の認証機器です。me-ecoの計測および制御対象は以下の通りです。
| Ethernet LAN | 一式 | 専用サーバへの接続 |
|---|---|---|

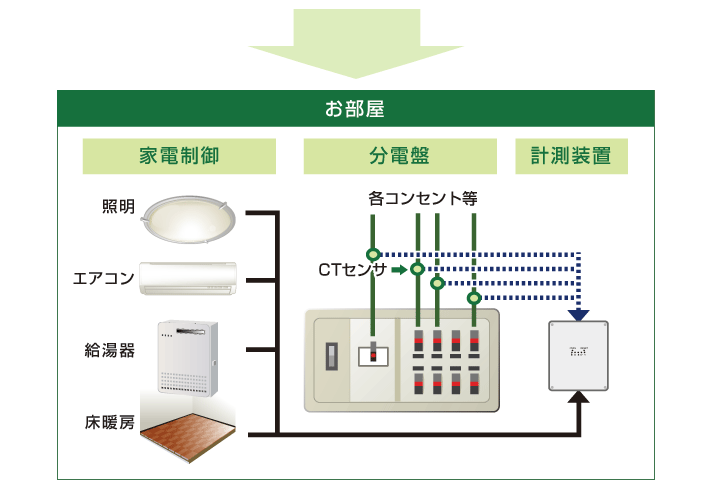

| CT入力 | 18点 | 宅内分電盤での主幹（2）や分岐ブレーカー（16）での計測 |
| パルス入力 | 6点 | 太陽光発電・買電・売電、ガスメータ、水道メータとの接続 |
| ホームオートメーション | 5点 | 照明、エアコン、床暖房など |
パッケージ内容はご要望に応じてカスタマイズできます。
■標準パッケージ[me-eco001e]
| 項目 | 商品品番 | 数量 |
|---|---|---|
| me-eco 計測装置 | FF-18E3P8H-01 | 1 |
| CTセンサー | CCT261631-30-06-00(30A） | 2 |
| 標準小売価格 120,000円（税抜） | ||
※子ブレーカー、太陽光発電・ガス・水道の計測、ホームオートメーションの利用には追加部材が必要となります。
■標準＋セットアップパッケージ[me-eco002e]
| 項目 | 商品品番 | 数量 |
|---|---|---|
| me-eco 計測装置 | FF-18E3P8H-01 | 1 |
| CTセンサー | CCT261631-30-06-00(30A） | 2 |
| セットアップ作業 | - | - |
| 標準小売価格 140,000円（税抜） | ||
「me-eco」を利用して、お住まいのエネルギーマネジメントが可能となります。
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 電源 | 定格入力電圧 | AC100V | |
| 電圧許容範囲 | AC85～110V | ||
| 許容瞬時停電時間 | 20msec以下 | ||
| 消費電力 | 30VA以下 | ||
| 突入電流 | 1A以下 20msec以下 | ||
| 絶縁耐力 | AC1500V 1分間 AC電源端子一括と設置間 | ||
| 絶縁抵抗 | DC500V絶縁抵抗計において5MΩ以上 AC電源端子一括と設置間 | ||
| 物理的環境 | 使用温度範囲 | 0～+50℃ 24時間の平均温度+40℃以下 （アルミコン寿命5年以上） | |
| 保存温度範囲 | -20～+70℃ | ||
| 相対湿度 | 20～90%RH（結露しないこと） | ||
| じんあい | 0.1mg/㎡以下 導電性じんあいがないこと | ||
| 腐食性ガス | 腐食性ガスがないこと | ||
| 設置環境 | 直射日光および水滴落下がないこと | ||
| 使用高度 | 標高2000m以下 | ||
| 機械的稼動条件 | 耐振動 | 10≦f＜57Hz：片振幅0.075mm、 57≦f＜150Hz：定加速度9.8m/s2{1.0G}、各方向10サイクル | |
| 耐衝撃 | 147m/s2{15.0G} 各方向2回 | ||
| 電気的稼動条件 | 耐ノイズ | JEM-TR177-1993に準拠 クランプによりノイズ電圧 1000V 10分間 （パルス幅1μs、立ち上がり1ns） | |
| 耐静電気放電 | 接触放電法：±6kV、気中放電法：±8kV | ケースに印加 | |
| 耐雷サージ | AC電源系統：設置間2kV、線間1kV（インパルス波形 1.2/50μs） | ||
| 接地方式 | 保護接地：第三種接地、機能接地：特別第三種接地 | 耐ノイズ性能確保の為、安全上は接地なしでも問題なし | |
| 設置条件 | 取付方向 | 地面に対して垂直 | 壁面取付 |
| 構造 | 箱型 | ||
| 冷却方式 | 自然空冷 | ||
| 質量 | 730g | ||
| 外形寸法 | 226（H）*180（W）*60（D） | 突起物除く | |
